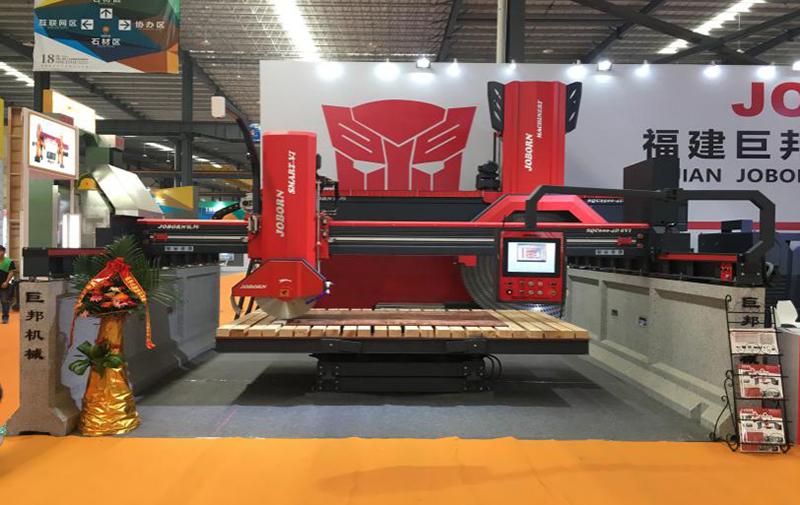

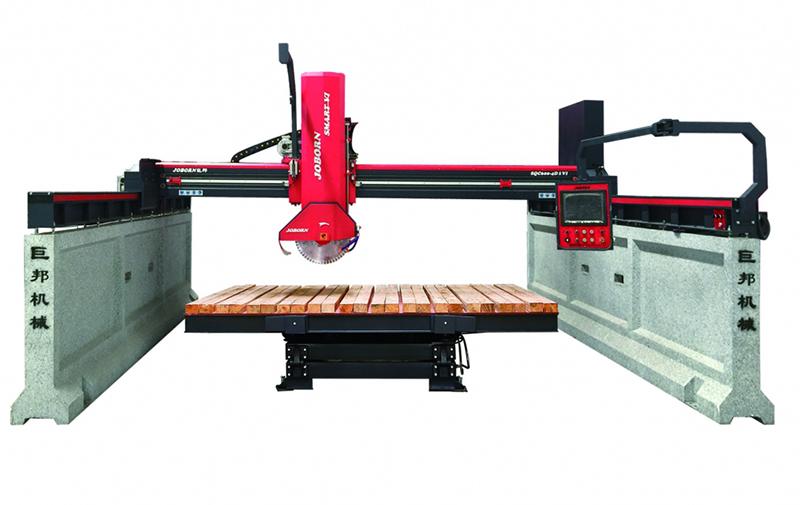

Scie à pont pour granite avec système visuel SVI

Scie à pont pour granite avec système visuel SVI

Matériaux coupables: blocs de granite, grès, pierre artificielle, calcaire, travertin et marbre.
Dimensions de découpe: 3.2m x 2m
Diamètre de disques en option: 450mm, 600mm, 700mm
Profondeur de coupe: 100mm, 180mm, 230mm
Poids: Blocs de pierre de moins de 3 tonnes

Description

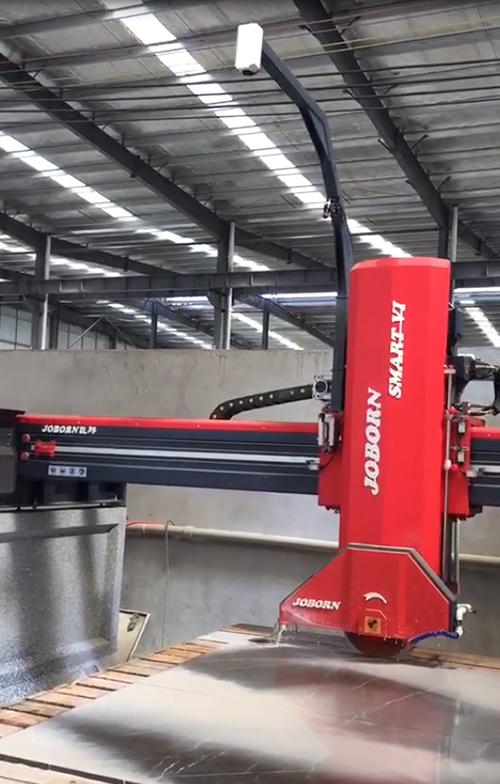

Grâce au système visuel SVI embarqué et au laser infrarouge, la machine de découpe peut recevoir des données à travers le système visuel et faire une analyse pour permettre de découper des blocs très fins. La machine peut composer des découpes, tourner la table de découpe, et enregistrer le processus automatiquement.

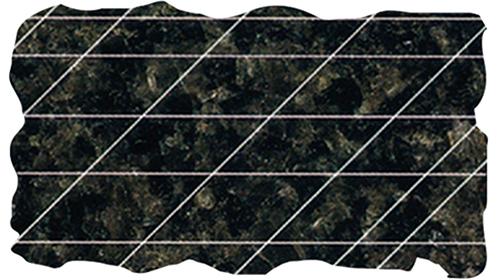

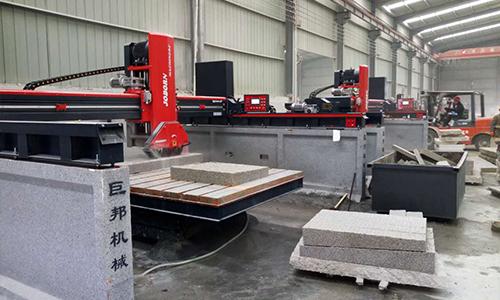

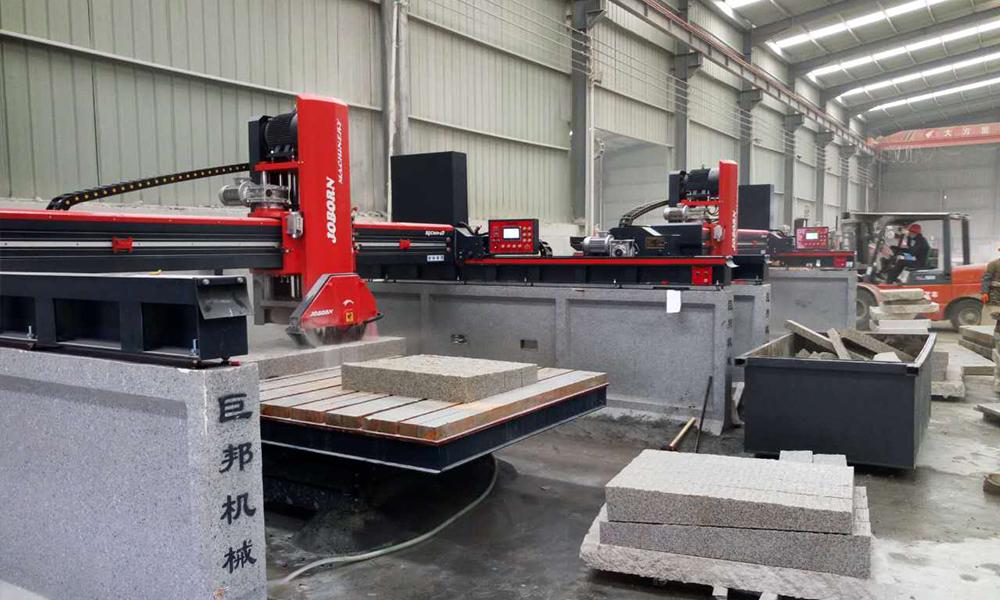

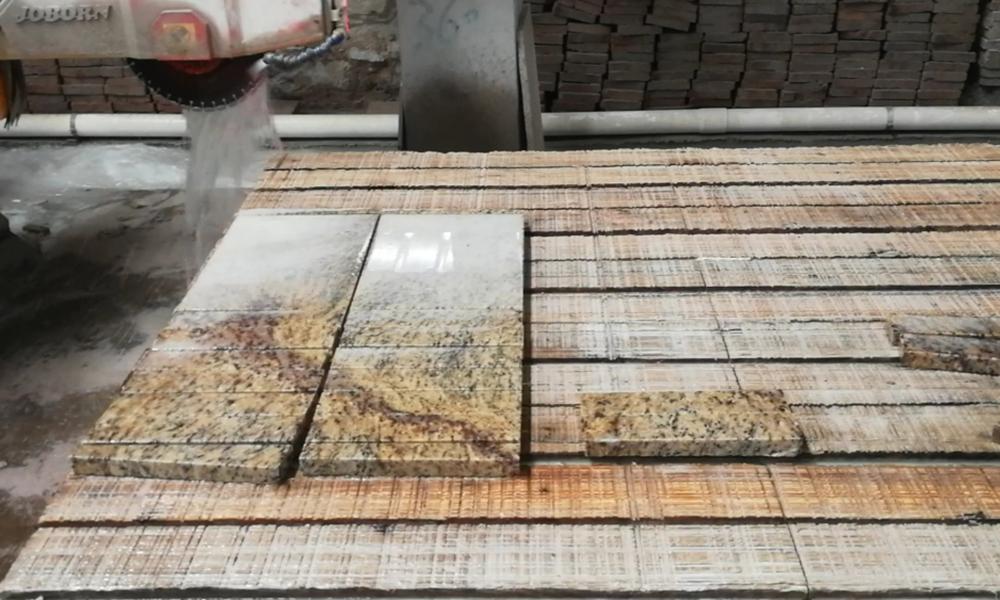

Découpe

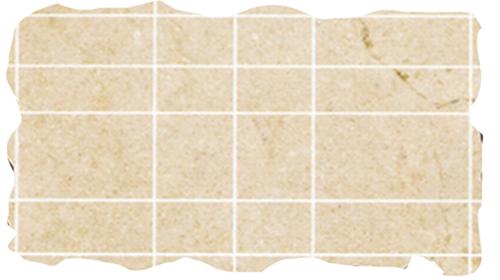

Table de découpe à 90°
Table de découpe à 360°

Spécifications

Appellation	Unité	SQC450-4D SVI	SQC600-4D SVI	SQC700-4D SVI
Diamètre de disque max.	mm	Φ450	Φ600	Φ700
Hauteur de levage max.	mm	220	350	470
Dimensions de la table	mm	3200×2000
Rotation de la table (Option)		0°, 90° / 0°～360° (établi par chaque 45°)
Renversement de la table		85°
Hauteur de découpe max.	mm	100	180	230
Consommation d'eau	m³/h	3

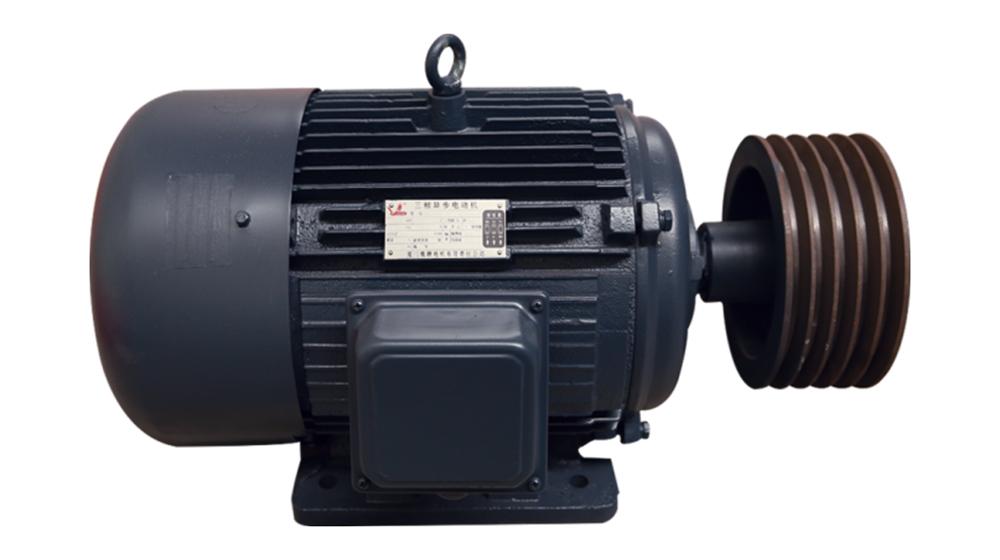

Puissance du moteur principal	kW	15	18.5	22
Puissance totale	kW	21	24.5	28
Dimensions (LxlxH)	mm	6000×4800×3200	6000×4800×3200	6000×4800×3400
Poids	kg	5700 (6500kg avec support en acier)	5800 (6600kg avec support en acier)	5900 (6700kg avec support en acier)

Composants

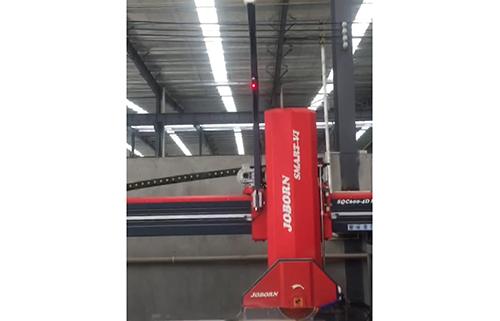

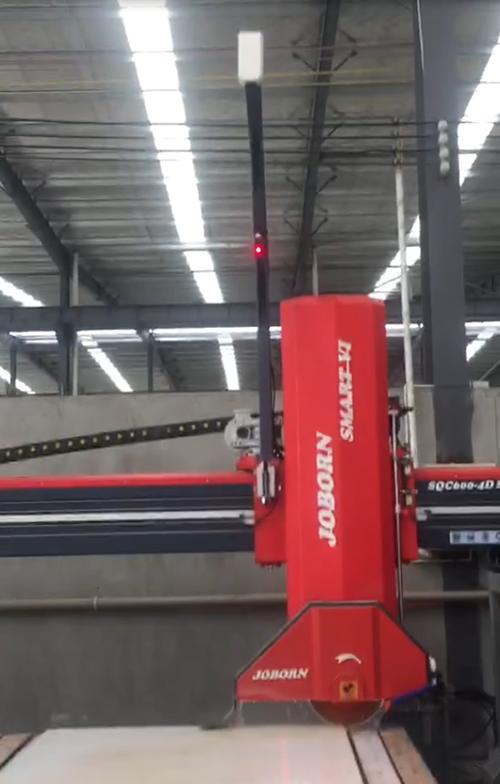

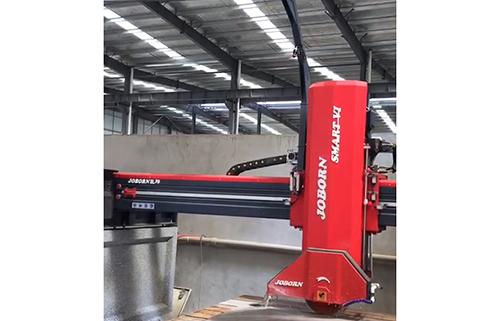

Système visuel SVI
Système visuel SVI

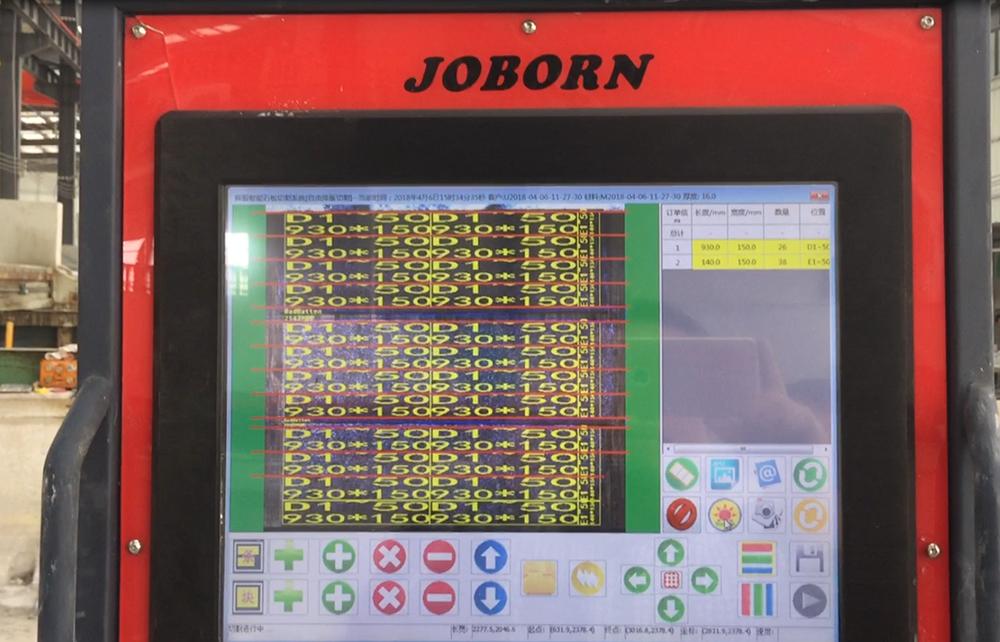

Interface homme-machine

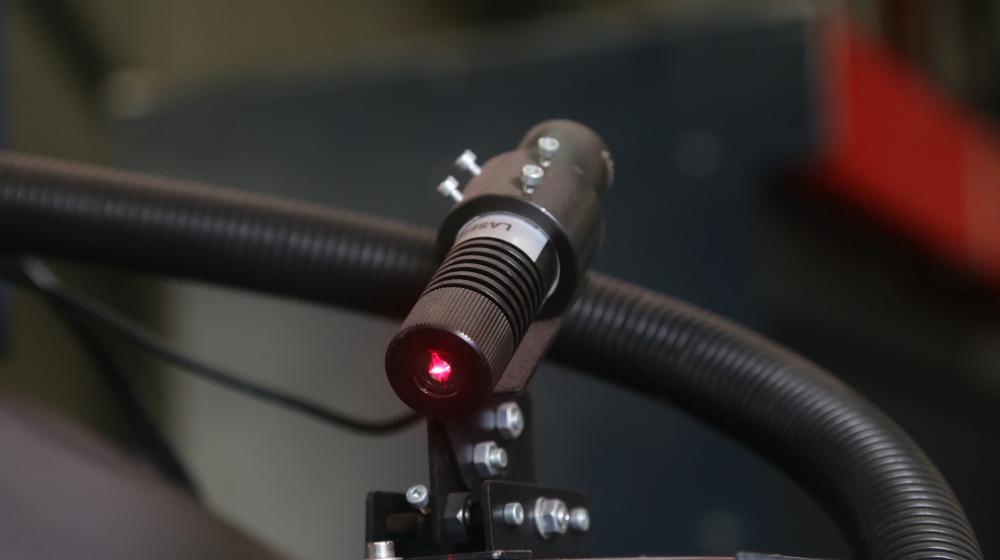

Laser infrarouge d’alignement

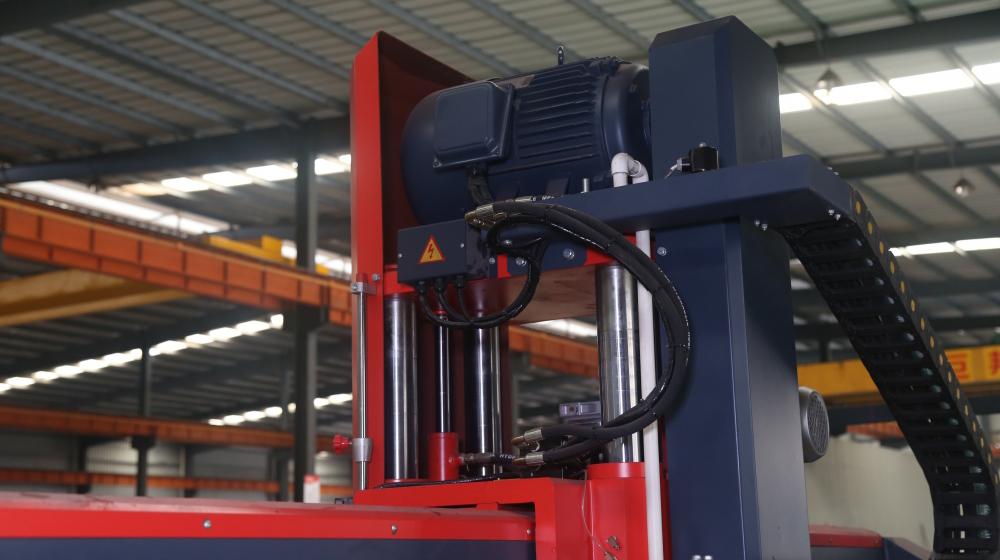

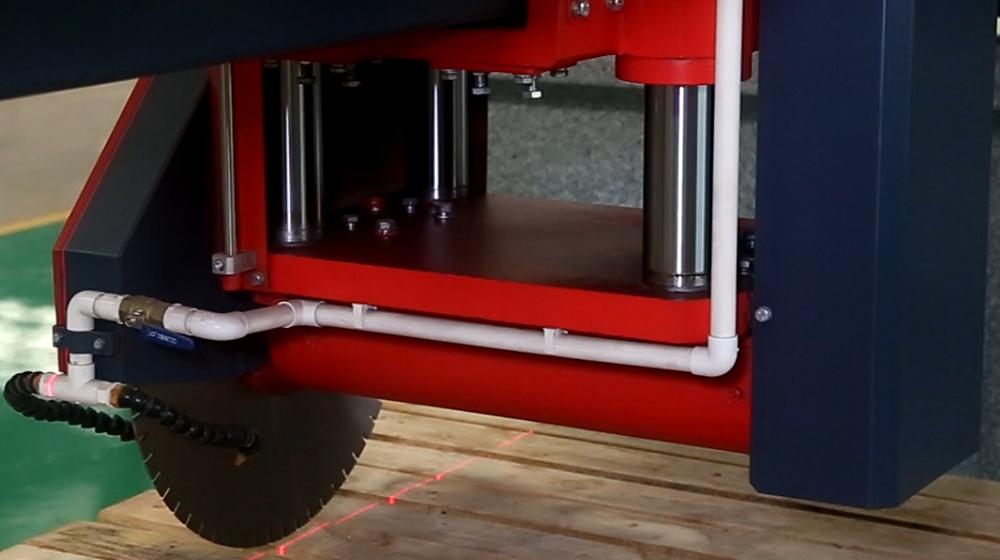

Colonne de guidage de précision chromé.
Bague de guidage anti-usure.

Détails

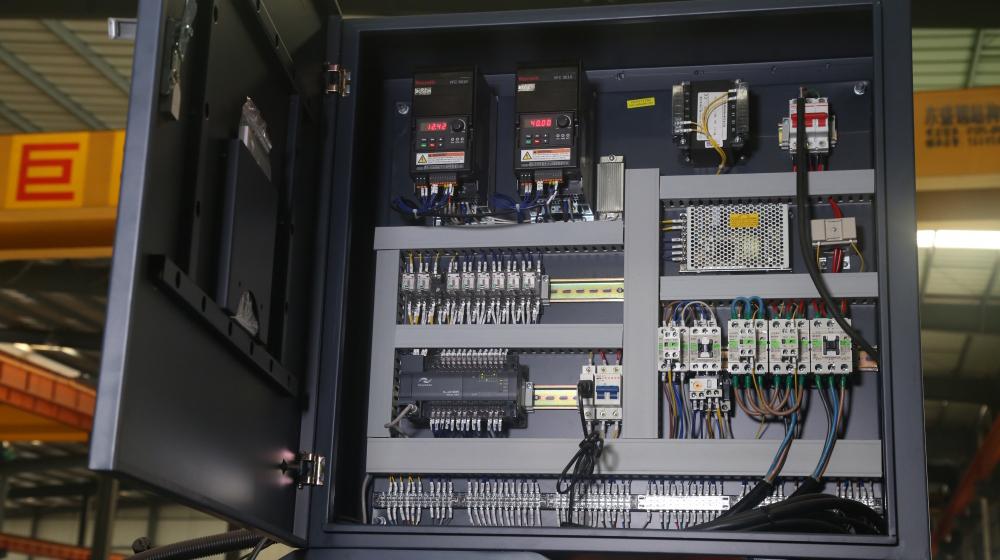

Variateur allemand de marque Bosch
Grâce à son interface homme-machine optimisée et simplifiée, la machine de découpe pour pierre est simple d’utilisation et précise.

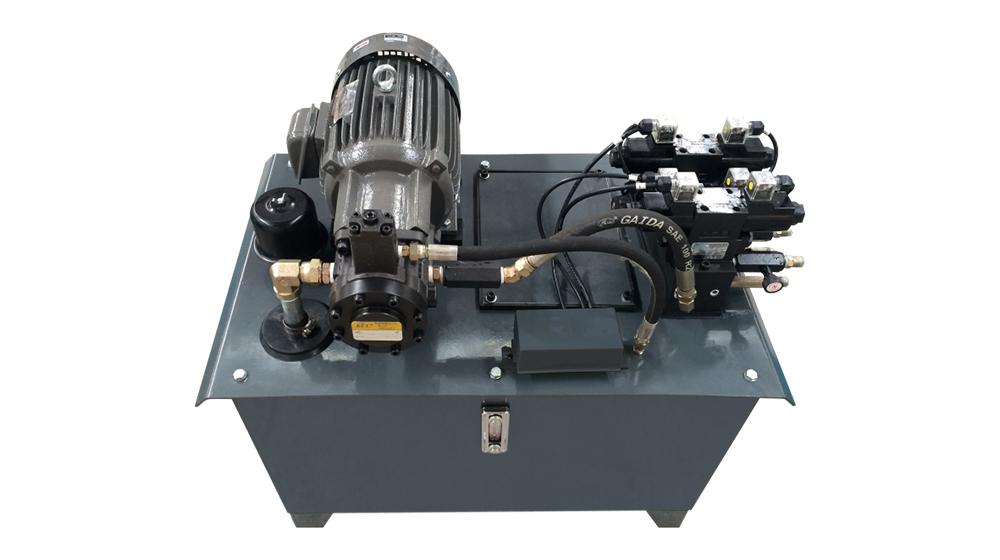

Système hydraulique double
Le mouvement de montée et d’abaissement est très stable grâce au système hydraulique de contrôle de marque Taiwanaise.

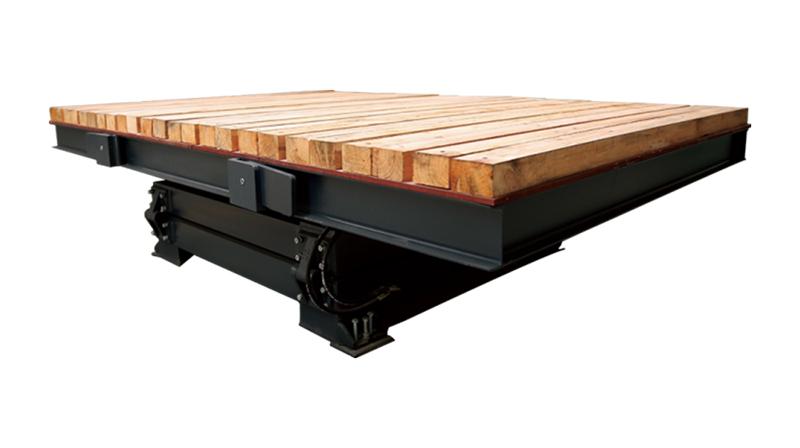

Table de découpe
La table de découpe possède une grande capacité de charge par rapport à des tables classiques grâce à l’utilisation d’une structure en profilé très résistant.
